Система охранно-пожарной сигнализации NetworX строится по
модульному принципу.
Управление системой осуществляет базовый блок, который является ключевым компонентом и решает
основной объем задач.
Большой выбор дополнительных модулей позволяет значительно расширить возможности системы.
Для создания систем охраны объектов различной величины и
сложности базовые блоки производятся в четырех модификациях
– NX-4, NX-6, NX-8 и NX-8E, которые различаются максимальным количеством зон – шлейфов, разделов, кодов пользователей и количеством подключаемых дополнительных
модулей. Для всех модификаций сохраняется единообразие
выполняемых
функций и методов программирования.
Дополнительные модули являются функционально завершенными микропроцессорными блоками, каждый из которых предназначен для решения своего определенного набора задач.
Все компоненты системы объединяются трехпроводной шиной,
максимальная длина которой зависит от площади сечения провода и может дискретно увеличиваться до 6 км при подключении ретрансляторов шины.
Базовый блок производит постоянный контроль наличия и исправности всех модулей и клавиатур в системе.
По мере необходимости
в любой момент времени в систему может быть добавлен любой модуль (или удален).
Серия NetworX обеспечивает следующие преимущества:
- возможность создания системы охранно-пожарной сигнализации любой конфигурации
- единый алгоритм программирования
- единая схема подключения
- единый способ загрузки данных
- единый пользовательский интерфейс
- возможность установки дополнительных модулей в одном корпусе с панелью
- возможность быстрого увеличения количества зон при минимальных затратах
- передовая беспроводная технология упрощает установку
радиодатчиков серии NX
- возможность подключения любого дополнительного модуля и любой клавиатуры ко всем контрольным панелям серии
| Контрольные панели |
NX-6
Охранная панель для объектов средней величины
|
 |
| |
NX-8E
Самая многофункциональная охранная панель из семейства NetworX (до 192 зон).
Оптимальное соотношение цена/качество.
|
|
| |
| Клавиатуры |
NX-108Е / 116Е / 124Е
Светодиодные клавиатуры на 8, 16 и 24 зоны предназначены для управления любой панелью серии NX.
|
 |
| |
NX-1208E
Светодиодная клавиатура на 8 зон с крышкой предназначены для управления и программирования любой панели серии NX.
|
 |
| |
NX-1308Е / 1316Е / 1324Е
Светодиодные клавиатуры на 8,16 и 24 зоны с крышкой предназначены для управления и программирования любой панели серии NX.
|
 |
| |
NX-1348E
Очень удобная в эксплуатации клавиатура с интуитивно понятным пользовательским интерфейсом.
|
 |
| |
NX-148E
Идеальная клавиатура для управления любой панелью серии NX и установки на любом объекте, которая может использоваться как мастер-клавиатура.
|
 |
| |
| Система ограничения доступа |
NX-1750
NX-1750 подключается к шине контрольной панели серии NX и предназначен для работы с брелками TAG-1750. С помощью брелков можно ставить систему под охрану и снимать с охраны, переключать выходы, управлять устройствами по Х-10 (открывать двери, включать и выключать освещение и т.п.).
|
 |
| |
NX-1701E
NX-1701E – это считыватель, который подключается к шине контрольной панели серии NX, и предназначен для работы с proximity-карточками NX-1705E или брелками NX-1706E.
|
 |
| |
| Дополнительные модули |
NX-216(E)
Микропроцессорный проводной расширитель на 16 зон для использования с контрольной панелью NX-8(Е), который может быть установлен как в одном корпусе с контрольной панелью, так и на расстоянии до 800 м от неё.
|
 |
| |
NX-320E
Набор функциональных возможностей контрольной панели можно расширить при помощи модуля NX-320E – ретранслятора системной шины с дополнительным источником питания и тремя дополнительными выходами типа «открытый коллектор».
|
 |
| |
NX-507E
Микропроцессорный модуль программируемых выходов, имеющий 7 релейных выходов, один выход типа «открытый коллектор» и интерфейс Х-10 для управления устройствами домашней автоматики.
|
 |
| |
NX-508E
Микропроцессорный модуль программируемых выходов, имеющий 8 выходов типа «открытый коллектор», интерфейс Х-10 и параллельный порт принтера
|
 |
| |
NX-534E
NX-534Е – это двусторонний голосовой модуль, который может быть подключен к любой контрольной панели серии NX. В случае возникновения сигнала тревоги, модуль NX-534Е предоставляет оператору мониторинговой компании возможность прослушать звуковую панораму охраняемого объекта, а также возможность двусторонней голосовой связи.
|
 |
| |
NX-535E
NX-535E – это двусторонний голосовой модуль, который может быть подключен к любой контрольной панели серии NX. В случае возникновения сигнала тревоги модуль NX-535E позволяет передавать предварительно записанные голосовые сообщения по запрограммированным телефонным номерам клиентов.
|
 |
| |
Беспроводное оборудование охранно-пожарной сигнализации NetworX
Система охранно-пожарной сигнализации NetworX на основе беспроводных модулей является единственно верным решением для объектов, на которых по определенным причинам невозможно установить проводную систему.
В зависимости от типа решаемой задачи могут быть использованы три модели беспроводных приемников, на каждый из которых можно прописать от 8 до 48 датчиков серии NetworX.
Уникальная конструкция беспроводных приемников позволяет устанавливать их как в одном корпусе с контрольной панелью, так и на расстоянии от нее.
Чтобы сделать управление системой более удобным и современным, в ассортименте серии NetworX представлены так-же брелок дистанционного управления и тревожные кнопки.
Помимо постановки/снятия системы с охраны, кнопки брелоков также могут быть запрограммированы на управление выходами контрольной панели, которые могут коммутировать управление освещением, воротами и т.д.
Представленные в этом разделе беспроводные датчики можно использовать не только с контрольными панелями серии NetworX, но и с любыми другими панелями, используя универсальный беспроводной приемник 8016-I.
| Беспроводное оборудование |
NX-408-I-E/ NX-416-I-E/ NX-448-I-E
Предназначены для беспроводной связи охранных и пожарных радиоизвещателей с контрольными панелями серии NetworX.
|
 |
| |
NX-487-I-E
Всенаправленный беспроводный датчик разбития стекла, обеспечивающий сферическое обнаружение.
|
 |
| |
NX-491T-I
Комбинированный беспроводный фотоэлектрический дымовой и температурный пожарный датчик со встроенным измерителем чувствительности
|
 |
| |
NX-450-I/ 451-I
Беспроводный датчик открытия двери/окна предназначен для установки на дверях и окнах.
|
 |
| |
NX-480-I-E / 60-807-43
Беспроводный пассивный инфракрасный датчик движения NX-480-I-E предназначен для обнаружения движущихся объектов в пределах охраняемой зоны и устанавливается в местах, где нет возможности провести проводку. Датчик 60-807-43-EUR не реагирует на движение домашних животных весом до 18 кг (функция Pet Immunity).
|
 |
| |
NX-470-I-E
Четырехкнопочный брелок дистанционного управления NX-470-I-E предоставляет пользователю возможность ставить/снимать систему под/с охраны (с и без задержки на вход), включать сигнал вызова полиции и медицинской помощи, а также управлять исполнительными устройствами.
|
 |
| |
NX-475-I-E
Используется для подачи сигнала тревоги, вызова скорой помощи или полиции.
|
 |
| |
NX-476-I
Водонепроницаемая тревожная кнопка «NX-476-I» предназначена для личного использования и является беспроводным устройством, используемым для вызова полиции, скорой помощи или иной службы при формировании тревоги в пределах охраняемого объекта.
|
 |
| |
Технология интеллектуальной видеоверификации VVMIQ
Новейшая технология VVMIQ видеоверификации тревоги от GE Security – это уникальная концепция, которая обеспечивает в рамках одного устройства интеграцию всех компонентов, необходимых для обеспечения видеоверификации объекта.
Технология VVMIQ не только позволяет пользователю незамедлительно узнать о факте вторжения на охраняемый объект, но и сообщает ему, какое это вторжение. Такую возможность обеспечивает устройство PIRCAM – уникальная комбинация пассивного инфракрасного датчика (PIR) и видеокамеры (CAM), которое способно отличить движение человека от движений других объектов.
В случае обнаружения в контрольной зоне устройства человека, он выделяется на видеоизображении красной рамкой, что способствует его ускоренному распознаванию. Остальные движущиеся объекты выделяются на видеоизображении желтой рамкой.
В результате оператор станции централизованного мониторинга имеет возможность без промедления принять решение относительно характера дальнейших действий. Использование технологии видеоверификации VVMIQ значительно сокращает количество ложных тревог и уменьшает количество вызовов, на которые необходимо реагировать тревожной группе.

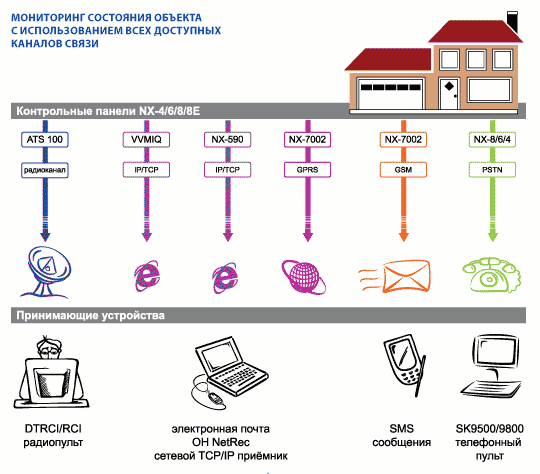

Важное преимущество технологии VVMIQ – полная интеграция с охранными системами производства GE Security, например, при подключении к охранным панелям серии Networx. VVMIQ является полностью интегрированным системным модулем, который подобно любому модулю расширения легко встраивается в систему и обеспечивает удобный процесс ее использования. Технология VVMIQ использует надежную IP-связь по сети Ethernet или беспроводную сеть GPRS.
Все события и видеоклипы передаются на IP-приемник OH NETREC. Такое сочетание делает VVMIQ одной из наиболее интеллектуальных и точных систем видеоверификации, имеющихся в продаже на сегодняшний день.
| Технология интеллектуальной видеоверификации VVMIQ |
|
NX-9104
|
 |
| |
6510 MS
Устройство 6510 МS является комбинацией пассивного инфракрасного датчика движения с монохромной камерой КМОП среднего разрешения. Благодаря наличию встроенного интеллектуального элемента в модуле VVMIQ этот датчик движения способен функционировать как инфракрасный датчик с видеосигналом.
|
 |
| |
6510 MSIR
Устройство 6510 МSIR аналогично датчику 6510 МS, но оснащено шестнадцатью ИК светодиодными индикаторами, что делает возможным ночное видение.
|
 |
| |
6510 СS
Устройство 6510 СS является комбинацией пассивного инфракрасного датчика движения с цветной камерой КМОП среднего разрешения. Видеовыход представлен неэкранированной витой парой и может использоваться совместно с устройством VVMIQ.
|
|
| |
| Датчики |
|
ESL 240-CОe
|
 |
| |
|
GE Sentrol 5505, 5515
|
 |
| |
